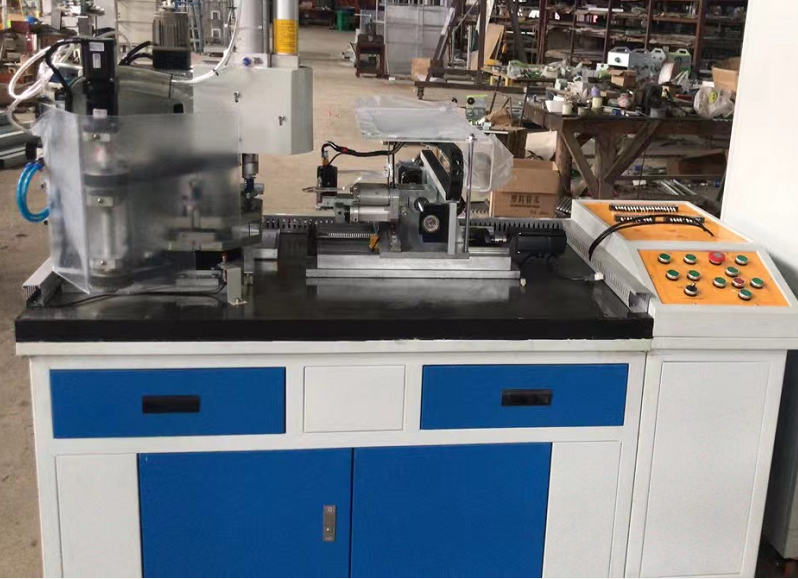

机电设备安装与维修综合实训平台

序号

名称

规格

数量

单位

1

实训台

铁质双层亚光密纹喷塑结构， 40mm 厚铸件平板台面，桌子下方设有储存柜，柜子上方设有 2 个抽屉

1

台

2

电气控制柜

电源控制模块

由三相电源总开关（带漏电和短路保护）、三相熔断器、交流接触器、中间继电器、开关电源、钥匙开关、急停按钮、停止启动按钮（红、绿）、系统控制旋钮开关及指示灯等组成，可提供系统电源（交流 380V ，交流 220V, 直流 24V ），可扩展电源（交流 220V 一组，直流 24V 三组）

1

套

3

可编程控制器模块

SMART CPU ST60 DC/DC/DC 主机，模块本体集成一个以太网接口和一个 RS485 接口 ,36 路数字量输入， 24 路数字量输出

1

套

5

触摸屏模块

触摸屏， 10.2 英寸液晶显示，供电电源 DC24V ，带网络接口、 USB 接口、串口等

1

套

6

电机及电机驱动模块

伺服电机驱动器具备转矩、速度、位置、点对点定位及混合模式切换功能， 220V 级

1

套

7

电器扩展模块

DC24V 红色、绿色指示灯、蜂鸣器各 1 只，二位旋钮开关 1 只，按钮（不带灯） 2 只

1

套

8

传感器部分

主要由接近开关（ LE4-1K 、 GKB-M0524NA ）、红外线光电开关（ SA005-1K ）、气液增压缸磁性开关、紧凑型气缸磁性开关、固定气缸磁性开关、笔形气缸磁性开关等组成

9

机械设备部件

传动机构

主要包含同步带传动（同步轮为 XL050BF 系列，同步带为 XL050 系列）、链传动（ 08B 单排链条）等典型传动机构

1

套

10

二维送料部件（十字滑台）

主要由滚珠丝杠螺母副（长度分别为 508mm 、 605mm ；公称直径 20mm ；导程 5mm ；右旋）、直线导轨和滑块（长度分 470mm 、宽度 15mm 、长度分 550mm 、宽度 23mm 两种）、工作台面（底板、中滑板、上滑座）、轴承（角接触轴承 7202AC 、深沟球轴承 6202-2RZ ）、轴承座（为保证丝杆高度可调故轴承座中心高度为两

种）、端盖、等高块、垫块、导轨压紧块、导轨定位块等组成；为保证设备的稳定性，工作台面及轴承座全部采用精密铸造工艺加工而成

1

套

11

自动上下料机构（仓库）

主要由工件储存箱、配重箱、真空吸盘（ PAFS-15 × 10 3 个）、四通、链轮（ 08B ）、链条（ 08B 单排链条）、同步带轮（ XL050BF 系列）、同步带（ XL050 系列）、轴承座、深沟球轴承（ 6004-2RZ ）、底座等组成

1

套

12

转塔部件

主要由上下模盘定位销、下模盘下料孔、（ 08B ）、链条（ 08B 单排链条）、上模盘、下模盘、传动轴、弹性联轴器、圆锥滚子轴承（ 32004 、 32907 、 32909 ）、支座、端盖等组成

1

套

13

模具

主要由上模总成、上模导套、下模定位块（ 2 块）、下模、模具校棒等组成

3

套

14

自动冲压机构

主要由 冲床床身、齿轮、 端盖、曲轴、轴瓦、支架、电机座、轴承、卸荷式带轮装置等组成

1

套

15

气动模块

主要由自动冲床床身、气液增压缸（ APTC-50-20-1T-F 加磁石）等组成，为保证设备的稳定性自动冲床床身采用精密铸造工艺加工而成

1

套

序号

名称

规格

数量

单位

16

工具

电工工具套件

含数字式万用表、剥线钳、尖嘴钳、斜口钳、螺丝刀、镊子、剪刀、电烙铁、烙铁架、焊锡丝等

1

套

17

紫铜棒

一头φ 18 、一头φ 14 和φ 30 各 1 根

2

根

18

拉马

150 mm

1

件

19

一字螺丝刀

10 〞通芯一字螺丝刀

1

把

20

橡皮锤、榔头

圆头铁锤（ 1.5 磅）、钳工锤（ 500g ）、橡皮锤各 1 把

1

套

21

扳手组件

9 件套内六角扳手； 150mm 、 250mm 活动扳手各 1 把；开口 14-17 和开口 7 呆扳手 1 套；开口 17-19 棘轮梅花扳手 1 把； M14 、 M18 、 M22 圆螺母扳手 1 套

1

套

22

截链器

•  420 ～ 530

1

把

23

轴承装配套筒

45 号钢   长度 200mm

2

个

24

锉刀

什锦锉、中扁锉

1

套

25

活动手柄

螺纹为 M8

1

套　

26

量具

划线平板

300mm × 300mm

1

块

27

游标卡尺

测量范围： 0 ～ 300mm ，分度值： 0.02mm

1

把

28

深度游标卡尺

测量范围： 0 ～ 200mm ，分度值： 0.02mm

1

把

29

直角尺

200 × 130 × 12.5mm

3

把

30

调试芯棒

长为 70mm ，直径为 35mm

2

把

31

杠杆式百分表

0 ～ 0.8mm ，分度值： 0.01mm ；含转接头、磁性表座

1

个

32

百分表

0 ～ 10mm ；含转接头、磁性表座

1

个

33

千分尺

0 ～ 25mm

1

把

34

钢直尺

500mm

1

把

35

塞尺

测量范围： 0.02 ～ 1.00mm

1

把

36

操作台

铁质双层亚光密纹喷塑结构，设有两个抽屉（带锁）分别用于放置工具及资料，抽屉下方分两层隔层设计可放置零部件、配件等

1

台

37

图纸悬挂架

图纸悬挂架固定在操作台上，采用框架式结构，结构紧凑、牢固、美观大方，既可起操作时的防护作用，又可挂置工、量具及图纸，带有托盘可放置小型零部件。

1

台

38

配件

零件盒、编程电缆、产品配套光盘（软件、使用手册、程序等）

1

套

39

通用机电视频教学软件

本视频以机电设备安装与维修综合实训平台为依托，呈现形式以动画加语音讲解，重点展示设备的组成结构、操作方法、工作流程等内容，使学生对实训平台有一定的了解，为后期的实操训练提供帮助

1

套

40

机电设备安装与维修 3 仿真教学软件

软件采用 Flash 与 3D 虚拟仿真技术相结合，通过三维拆卸动画、三维装配动画、模拟拆装等方式，生动地展示了机械传动机构、二维送料部件（十字滑台）、自动上下料机构（仓库）、转塔部件、模具、自动冲压机构等模块的拆卸和装配过程，以及电气部分的三维模拟与仿真。可实现以下功能： （现场演示）

1. 设备相关基本知识及介绍

2. 设备主要组成器件的结构及工作原理

3.PLC 的基本知识及编程方法的介绍

4. 机械传动机构的虚拟拆装、三维动画演示

5. 二维送料部件（十字滑台）的虚拟拆装、三维动画演示

6. 自动上下料机构（仓库）的虚拟拆装、三维动画演示

7. 转塔部件的虚拟拆装、三维动画演示

8. 设备整机的三维动画操作与演示

9. 电气部分连线三维模拟与仿真

1

套

41

型材电脑桌

用于放置计算机，下方装有四个带刹车的万向轮，尺寸： 5 60mm * 450mm * 850mm

1

台

42

电脑

用户自备
